استاندارد KNX: مفاهیم بنیادی، تاریخچه و مزایا

تعریف و چارچوب بین‌المللی KNX

KNX یک پروتکل ارتباطی استاندارد شده است که به‌طور خاص برای اتوماسیون و سیستم‌های کنترلی ساختمان طراحی شده است. این پروتکل وظیفه کنترل و یکپارچه‌سازی طیف گسترده‌ای از عملکردها شامل کنترل روشنایی، سیستم‌های گرمایش، تهویه مطبوع (HVAC)، پرده هوشمند و سایه‌بان‌ها، و امنیت ساختمان را بر عهده دارد.

KNX ریشه در یک برنامه استانداردسازی عمیق دارد. این استاندارد محصول ادغام سه استاندارد بزرگ اروپایی شامل EIB (European Installation Bus)، BatiBUS و EHS (European Home Systems Protocol) است که در سال ۱۹۹۹ به استاندارد واحد KNX تبدیل شد. این سابقه بیش از ۳۰ سال حضور در بازار و تجربه عملی ، یک مزیت اطمینان‌بخش در حوزه زیرساخت‌های حیاتی به شمار می‌آید.KNX یک استاندارد بین‌المللی کاملاً پذیرفته شده است و تحت عناوین ISO/IEC 14543-3 در سطح جهانی و EN 50090 و EN 13321-1 در اروپا به رسمیت شناخته می‌شود.

مزایای کلیدی استراتژیک KNX

یکی از مهم‌ترین برتری‌های KNX، مفهوم استقلال از تولیدکننده است. این ویژگی به این معناست که KNX به طراحان و مجریان اجازه می‌دهد تا دستگاه‌های مختلف از صدها شرکت متفاوت (نظیر ABB، Gira، Hager، Schneider Electric) را در یک سیستم یکپارچه به کار گیرند. این اکوسیستم گسترده شامل بیش از ۱۵,۰۰۰ دستگاه تأیید شده است که انعطاف‌پذیری نامحدودی در عملکردها فراهم می‌آورد.

KNX فراتر از یک سیستم کنترلی ساده، یک راه‌حل جامع و یکپارچه است. این سیستم قادر است تمامی عملکردهای ساختمان از A/V (صوت و تصویر) و HVAC تا کنترل نور و مدیریت انرژی را در یک پلتفرم واحد مدیریت کند. همچنین، ماهیت آن به گونه‌ای است که به عنوان یک سرمایه‌گذاری آینده‌نگر تلقی می‌شود؛ سیستمی که طراحی شده تا با پیشرفت‌های تکنولوژیکی تکامل یابد و نیازهای متغیر ساکنین را به آسانی برآورده سازد.

تمرکز بر بهره‌وری انرژی و توجیه اقتصادی

KNX به صورت مستقیم بر کاهش مصرف انرژی و هزینه‌های عملیاتی تأثیر می‌گذارد. تحلیل‌ها نشان می‌دهد که با اجرای KNX، صرفه‌جویی در کنترل روشنایی می‌تواند تا ۴۰٪ و در یکپارچه‌سازی سیستم‌های گرمایش، تهویه و سرمایش (HVAC) تا ۶۰٪ برسد. همچنین، صرفه‌جویی ناشی از مدیریت هوشمند پرده‌ها و سایه‌بان‌ها، که بر اساس موقعیت خورشید و عوامل محیطی عمل می‌کند، حدود ۳۰٪ تخمین زده می‌شود.

این ارقام دقیق و مستند صرفه‌جویی، نشان می‌دهد که KNX صرفاً یک پروتکل فنی برای بهبود راحتی نیست، بلکه یک ابزار مالی و مدیریتی قدرتمند است. سابقه طولانی پروتکل و ادغام سه استاندارد قبلی (EIB، BatiBUS، EHS) و تثبیت آن به عنوان یک استاندارد ISO/IEC، تضمین‌کننده این است که پروژه‌های بزرگ تجاری که ثبات و قابلیت اطمینان بالاترین اولویت را دارند، می‌توانند با اطمینان کامل به این زیرساخت کم‌خطر اعتماد کنند. از این رو، KNX موفق شده است از چارچوب یک پروتکل صرف، به یک سرمایه‌گذاری بلندمدت در دارایی‌های ساختمان تبدیل شود.

توپولوژی، رسانه‌های انتقال و معماری شبکه KNX

معماری KNX بر پایه اصول غیرمتمرکز استوار است؛ به این معنی که برای اجرای عملکردهای روزمره نیازی به یک ایستگاه کنترل مرکزی نیست. این سیستم از طریق یک کابل ارتباطی به نام “باس” حسگرها و عملگرها را به هم پیوند می‌دهد. هر دستگاه KNX دارای ریزپردازنده مخصوص به خود است که تصمیمات لازم را به‌صورت محلی می‌گیرد و این امر انعطاف‌پذیری و مقاومت سیستم در برابر خطا را افزایش می‌دهد.

رسانه‌های فیزیکی انتقال داده

KNX برای انطباق با نیازهای مختلف پروژه‌ها، از رسانه‌های انتقال داده متعددی پشتیبانی می‌کند:

1. KNX TP (Twisted Pair): کابل زوج سیم تابیده، که متداول‌ترین رسانه انتقال در نصب‌های جدید است. این کابل چهار سیم دارد: دو سیم (قرمز و مشکی) برای خط اصلی باس و ولتاژ، و دو سیم دیگر (زرد و سفید) که به ندرت برای یک ولتاژ کمکی استفاده می‌شوند.
2. KNX IP (Ethernet): این پروتکل از زیرساخت‌های استاندارد اترنت (شبکه LAN) استفاده می‌کند. KNX IP برای اتصال شبکه‌های گسترده‌تر، روترها و به عنوان ستون فقرات (Backbone) شبکه با سرعت بالا عمل می‌کند.
3. KNX RF (Radio Frequency): این راهکار بی‌سیم، گزینه‌ای ایده‌آل برای پروژه‌های بازسازی (Retrofit) و افزودن دستگاه به نصب‌های موجود است، جایی که کابل‌کشی مجدد سخت یا پرهزینه است.

قواعد توپولوژی و آدرس‌دهی شبکه

در سیستم باس KNX، تمامی ساختارهای توپولوژی (ستاره‌ای، خطی، درختی) مجاز هستند، اما یک استثنای فنی مهم وجود دارد: ساختار حلقوی (Ring Structure) ممنوع است. دلیل این ممنوعیت، پدید آمدن اختلاف زمانی (Runtime Differences) در انتقال تلگرام‌های داده در حلقه‌های بزرگ است که می‌تواند تضمین تحویل داده‌ها را مختل سازد و باعث از دست رفتن تلگرام‌ها شود. این محدودیت در توپولوژی، تأکیدی بر این واقعیت است که KNX ثبات، قابلیت اطمینان، و زمان‌بندی دقیق پروتکل سیمی را بالاتر از انعطاف‌پذیری‌های ساده‌تر سیم‌کشی قرار می‌دهد.

آدرس‌دهی دوگانه (Dual Addressing)

انعطاف‌پذیری KNX در معماری آدرس‌دهی دوگانه آن نهفته است:

1. آدرس فیزیکی (Physical Address): این آدرس مشابه یک آدرس IP است و شناسایی منحصربه‌فرد هر دستگاه در شبکه را ممکن می‌سازد. این آدرس توسط نرم‌افزار ETS برای آدرس‌دهی و برنامه‌ریزی مستقیم دستگاه به کار می‌رود.
2. آدرس گروهی (Group Address): این آدرس قلب منطقی KNX است. آدرس گروهی کارکرد دستگاه‌ها را تعریف می‌کند؛ مثلاً تعیین می‌کند که کدام کلید (حسگر) باید کدام چراغ (عملگر) را روشن کند. برنامه‌ریزی سیستم با اختصاص آدرس‌های گروهی به دستگاه‌های مربوطه انجام می‌شود.

استفاده از آدرس‌دهی دوگانه تضمین می‌کند که KNX کاملاً مستقل از تولیدکننده باقی بماند. طراحان می‌توانند عملکرد (آدرس گروهی) را بدون وابستگی به برند دستگاه فیزیکی تعریف کنند. این سیستم دوگانه باعث می‌شود که تعویض یک دستگاه خراب یا قدیمی با مدل جدید از سازنده دیگر بسیار ساده باشد، چرا که تنها کافی است دستگاه فیزیکی جدید به آدرس گروهی عملکردی قبلی لینک شود.

معرفی جامع تجهیزات و محصولات KNX

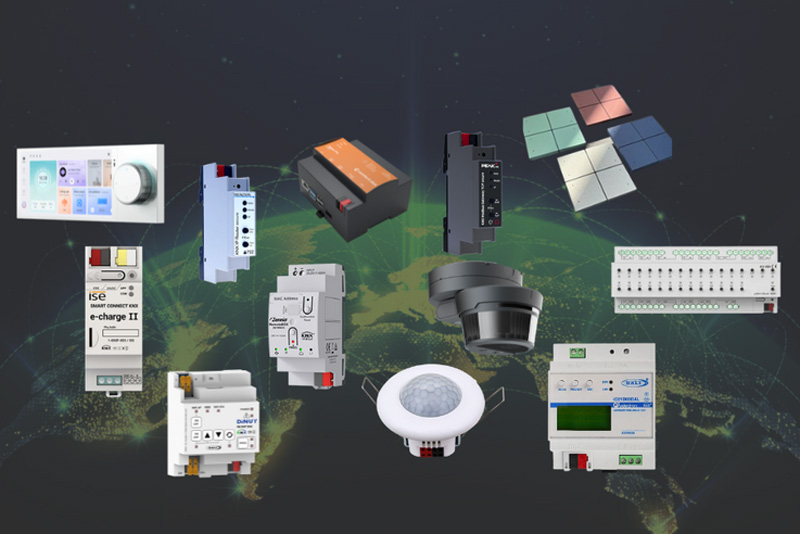

اکوسیستم KNX بر پایه تعامل سه‌گانه میان حسگرها (ورودی)، عملگرها (خروجی) و دستگاه‌های سیستمی استوار است. این تنوع و گستردگی محصول، که توسط تولیدکنندگان بزرگ جهانی پشتیبانی می‌شود ، امکان ایجاد هرگونه راهکار اتوماسیون مورد نیاز را فراهم می‌کند.

دسته‌بندی سه‌گانه فنی تجهیزات

حسگرها (Sensors)

حسگرها دستگاه‌هایی هستند که وضعیت فیزیکی یا دستورات کاربر را به تلگرام‌های KNX تبدیل کرده و به باس ارسال می‌کنند. این‌ها شامل موارد زیر می‌شوند:

• سنسورهای محیطی: حسگرهای دما، رطوبت، کیفیت هوا (CO2 و VOC).
• سنسورهای حضور و حرکت: برای فعال‌سازی روشنایی یا کاهش خروجی HVAC در صورت عدم حضور.
• واسط‌های ورودی کاربر: شامل کلیدهای فشاری استاندارد، پنل‌های لمسی، و ماژول‌های ورودی/خروجی دودویی (Binary Inputs).
• سنسورهای فیزیکی تخصصی: مانند کنتاکت‌های مغناطیسی پنجره برای تشخیص باز یا بسته بودن و سنسورهای آب و هوا.

عملگرها (Actuators)

عملگرها دستگاه‌های خروجی هستند که دستورات دریافتی از باس (از طریق آدرس‌های گروهی) را به اقدامات فیزیکی تبدیل می‌کنند. عملگرها با توجه به منبعی که باید کنترل کنند، انتخاب می‌شوند.

• عملگرهای سوئیچینگ (Switch Actuators): برای قطع و وصل کردن مدارات روشنایی یا پریزهای برق.
• عملگرهای دیمینگ (Dimming Actuators): برای کنترل شدت نور، شامل رابط‌های تخصصی نظیر DALI و کنترل رنگ (RGB/W و HSV/W).
• عملگرهای کرکره و سایه‌بان (Shutter/Blind Actuators): برای مدیریت خودکار پرده‌ها بر اساس موقعیت خورشید.
• عملگرهای HVAC: برای کنترل شیرهای گرمایشی (Heating Actuators) و سایر تجهیزات تأسیسات.

دستگاه‌های سیستمی (System Devices)

این دسته شامل تجهیزات حیاتی برای عملکرد باس و یکپارچه‌سازی سیستم‌های خارجی است:

• منابع تغذیه باس (Bus Power Supply): برای تأمین ولتاژ باس (اغلب ۲۴V).
• گیت‌وی‌ها (Gateways) و روترها: برای اتصال به شبکه‌های IP یا پروتکل‌های دیگر (مانند DALI یا سیستم‌های اینترکام و دوربین‌های مداربسته).
• ماژول‌های منطقی (Logic Modules): برای اجرای سناریوها و منطق‌های پیچیده (مانند زمان‌بندی توابع).

عملکرد همبسته و هوشمندی محیطی

همبستگی میان حسگرهای محیطی و عملکرد عملگرها، نقش حیاتی در تحقق بازدهی اقتصادی KNX دارد. برای مثال، سنسورهای فیزیکی مانند حسگرهای مغناطیسی در پنجره‌ها یا آشکارسازهای حضور/CO2 اطلاعات را به باس ارسال می‌کنند. اگر سیستم تشخیص دهد که پنجره باز است، عملگر HVAC به‌طور خودکار خروجی گرمایش را کاهش می‌دهد. این هوشمندی که گاهی اوقات از آن به عنوان “خودمراقبتی ساختمان” یاد می‌شود، مستقیماً به صرفه‌جویی ۶۰ درصدی در مصرف HVAC کمک می‌کند و نشان می‌دهد که KNX چگونه مدیریت ساختمان را فراتر از کنترل‌های ساده می‌برد.

علاوه بر این، استاندارد KNX فراتر از پروتکل ارتباطی، به سمت استانداردسازی فیزیکی قطعات نیز حرکت کرده است. استفاده از نام‌گذاری‌های استاندارد مانند “Actuators RMD” (که احتمالاً مخفف دستگاه‌های نصب‌شده روی ریل تابلویی است)، نشان می‌دهد که KNX نحوه نصب تجهیزات را نیز به سمت تابلو برق‌های حرفه‌ای و صنعتی سوق می‌دهد که این امر نگهداری و اجرای پروژه‌ها در مقیاس بزرگ را تسهیل می‌کند.

امنیت و پیاده‌سازی عملی KNX

پیاده‌سازی یک سیستم KNX نیازمند ابزارهای تخصصی و پیروی از فرآیندهای مهندسی دقیق است. قلب این فرآیند نرم‌افزار مهندسی KNX (ETS) است و تضمین امنیت آن توسط پروتکل KNX Secure انجام می‌شود.

نرم‌افزار ETS: ابزار واحد برنامه‌ریزی

ETS (Engineering Tool Software) تنها ابزار مستقل از تولیدکننده است که برای راه‌اندازی، پیکربندی و کمیسیونینگ سیستم‌های KNX مورد نیاز است. نصب آخرین نسخه ETS6 شامل دانلود فایل از حساب کاربری MyKNX، استخراج فایل اجرایی و دنبال کردن مراحل نصب است، در حالی که مطمئن می‌شویم رایانه شرایط سخت‌افزاری لازم را دارد.

اهمیت طراحی در ETS

موفقیت یک پروژه KNX به شدت به مرحله طراحی اولیه در ETS بستگی دارد. تعریف دقیق ساختار پروژه و ایجاد یک طرح نام‌گذاری استاندارد برای آدرس‌های گروهی (مانند استفاده از نام‌های مشخص و طبقه‌بندی شده مثل LD_E05_01) ، در طول مراحل کمیسیونینگ، زمان زیادی را ذخیره می‌کند و نگهداری بلندمدت سیستم را تسهیل می‌بخشد.

فرآیند راه‌اندازی گام به گام

کمیسیونینگ یا راه‌اندازی KNX فرآیندی ساختاریافته است که در ETS مدیریت می‌شود:

1. اتصال: اتصال کامپیوتر مجهز به ETS به واسط (Interface) شبکه KNX.
2. پیکربندی توپولوژی: تعریف ساختار فیزیکی شبکه و اضافه کردن دستگاه‌ها از کاتالوگ محصولات.
3. تنظیم آدرس‌های فردی: تخصیص یک آدرس فیزیکی منحصربه‌فرد به هر دستگاه.
4. تخصیص آدرس‌های گروهی: پیوند دادن نقاط داده عملکردی (مانند فرمان کلید) به نقاط داده خروجی (مانند وضعیت رله).
5. برنامه‌ریزی (Download): دانلود پیکربندی نهایی به دستگاه‌های فیزیکی. این فرآیند شامل تنظیم حالت امن (در صورت نیاز) و وارد کردن گواهی‌های دستگاه است.

حتی یکپارچه‌سازی سیستم‌های جانبی، مانند سیستم روشنایی DALI از طریق گیت‌وی KNX، کاملاً در ETS مدیریت می‌شود. این کار شامل شناسایی خودکار واحدهای کنترل تجهیزات (ECG) و تخصیص آن‌ها به گروه‌های روشنایی مورد نظر است.

KNX Secure: امنیت پروتکل

با توجه به افزایش یکپارچه‌سازی KNX با شبکه‌های IP و دسترسی از راه دور، امنیت سایبری به یک نگرانی حیاتی تبدیل شده است. KNX Association با معرفی پروتکل KNX Secure، تدابیر قوی برای محافظت از تأسیسات در برابر حملات اتخاذ کرده است.

KNX Secure دارای تأییدیه VDE است و از بالاترین استانداردهای رمزنگاری (AES 128 CCM بر اساس ISO 18033-3) استفاده می‌کند. این سیستم حفاظت دوگانه را ارائه می‌دهد:

1. KNX IP Secure: این بخش پروتکل IP را توسعه می‌دهد تا تمامی تلگرام‌ها و داده‌هایی که از طریق شبکه IP منتقل می‌شوند، به صورت کامل رمزنگاری شوند. این امر ارتباطات خارجی را محافظت می‌کند.
2. KNX Data Secure: این بخش محافظت از داده‌های کاربر در سطح باس (بین حسگر و عملگر) را تضمین می‌کند و از شنود (Eavesdropping)، دستکاری و دسترسی غیرمجاز به داده‌های منتقل شده جلوگیری می‌کند.

این گذار از امنیت صرفاً فیزیکی به امنیت سایبری، با معرفی گواهی‌های دیجیتال (Certificate) و رمزنگاری داده‌ها، KNX را به یک پلتفرم IoT هوشمند و امن تبدیل کرده است. این ویژگی امنیتی، یک مزیت رقابتی مهم در برابر پروتکل‌های ساده‌تر است.

برای فعال‌سازی حالت امن (Secure Commissioning)، نیاز به وارد کردن گواهی (معمولاً به‌صورت QR کد یا کد ۲۵ کاراکتری) به ETS است. توصیه‌های فنی دیگر برای افزایش امنیت در سطح شبکه شامل استفاده از فایروال‌ها، استفاده از VPN برای دسترسی از راه دور، و عدم افشای پورت‌های KNX IP به اینترنت است.

جایگاه KNX در بازار اتوماسیون

شناخت جایگاه KNX در اکوسیستم بزرگ‌تر اتوماسیون ساختمان، مستلزم مقایسه آن با سایر پروتکل‌های رایج و تحلیل تأثیر اقتصادی آن است.

مقایسه با پروتکل‌های سیمی و بی‌سیم

KNX اغلب با پروتکل‌هایی نظیر BACnet و Modbus در پروژه‌های بزرگ مقیاس، و با پروتکل‌های بی‌سیم مانند Z-Wave و ZigBee در حوزه خانه‌های هوشمند مقایسه می‌شود.

• در برابر BACnet و Modbus: BACnet به‌طور خاص برای شبکه‌های کنترل ساختمان با تمرکز بر HVAC طراحی شده و معمولاً برای یکپارچه‌سازی با سیستم‌های مدیریت ساختمان موجود (Legacy Systems) ترجیح داده می‌شود. در مقابل، Modbus ساده، کم‌هزینه و اغلب برای کاربردهای صنعتی و انتقال داده‌های ساده استفاده می‌شود. KNX، اگرچه در اجرا نیازمند تخصص بالاتری است، اما دامنه وسیع‌تری از کاربردها (روشنایی، HVAC، امنیت) را در یک استاندارد واحد پوشش می‌دهد و جامع‌تر است.
• در برابر سیستم‌های بی‌سیم (Z-Wave/ZigBee): سیستم‌های بی‌سیم نصب آسان‌تری دارند و برای بازسازی‌های ساده‌تر مناسب هستند. در مقابل، KNX سیمی (TP) نیازمند نصب حرفه‌ای و هزینه اولیه بالاتری است. با این حال، KNX سیمی به دلیل عدم وابستگی به فرکانس‌های رادیویی، پایداری و اطمینان بالاتر، و عملکرد عالی در محیط‌های بزرگ‌تر را تضمین می‌کند، در حالی که سیستم‌های بی‌سیم مستعد تداخل هستند.

تحلیل هزینه‌ها و بازگشت سرمایه

یکی از باورهای رایج این است که KNX دارای هزینه‌های اولیه بالایی است. این امر به دلیل نیاز به کابل‌کشی اختصاصی و نصب تخصصی است. با این حال، باید تحلیل هزینه را بر اساس هزینه کلی مالکیت (TCO) و بازگشت سرمایه (ROI) در بلندمدت انجام داد.

KNX با تضمین استقلال از تولیدکننده، سازگاری میان نسل‌ها و ارائه صرفه‌جویی‌های چشمگیر در انرژی (به‌ویژه ۶۰٪ در HVAC) ، TCO را در طول عمر ساختمان کاهش می‌دهد. این ترکیب استقلال، ثبات و صرفه‌جویی اقتصادی، هزینه بالای اولیه را به عنوان یک سرمایه‌گذاری توجیه‌پذیر برای دارایی‌های ساختمان‌های بزرگ توجیه می‌کند.

پرسش‌های متداول (FAQ)

س. آیا امکان سیم‌کشی سیستم باس KNX به صورت حلقوی (Ring) وجود دارد؟

خیر، ساختار حلقوی در سیستم باس KNX مجاز نیست. دلیل این ممنوعیت فنی، ایجاد تفاوت‌های زمانی در انتقال داده‌ها (تلگرام‌ها) در حلقه‌های بزرگ است که می‌تواند تضمین تحویل داده‌ها را مختل سازد.

س. چهار سیم کابل باس KNX چگونه استفاده می‌شوند؟

دو سیم اصلی (قرمز و مشکی) برای خط اصلی باس و تأمین ولتاژ استفاده می‌شوند. دو سیم دیگر (زرد و سفید) به ندرت برای یک ولتاژ کمکی اختیاری مورد استفاده قرار می‌گیرند.

س. آدرس فیزیکی و آدرس گروهی چه تفاوتی دارند؟

آدرس فیزیکی یک شناسایی منحصربه‌فرد برای هر دستگاه در شبکه است (مانند شماره سریال یا IP). آدرس گروهی، کارکرد را تعریف می‌کند و مشخص می‌سازد که کدام دستگاه ورودی (حسگر) باید با کدام دستگاه خروجی (عملگر) ارتباط برقرار کند. آدرس گروهی، عنصر کلیدی در برنامه‌ریزی سیستم است.

س. چه میزان صرفه‌جویی انرژی از طریق کنترل پرده‌ها و سایه‌بان‌ها به دست می‌آید؟

مدیریت هوشمند سایه‌بان‌ها و پرده‌ها بر اساس موقعیت خورشید و عوامل محیطی، می‌تواند تا حدود ۳۰٪ صرفه‌جویی در انرژی ساختمان را محقق سازد.

س. KNX Secure چگونه از سیستم در برابر شنود و دستکاری محافظت می‌کند؟

KNX Secure با استفاده از رمزنگاری قوی AES 128 CCM و مکانیزم‌های احراز هویت، تمامی داده‌های منتقل شده در باس و شبکه IP را محافظت می‌کند. این عمل از شنود اطلاعات و دستکاری پیام‌های ارسالی بین حسگرها و عملگرها جلوگیری می‌نماید.

نتیجه‌گیری و جمع‌بندی نهایی

KNX به دلیل سابقه طولانی، استانداردسازی بین‌المللی (ISO/IEC) و استقلال از تولیدکننده، جایگاه خود را به عنوان مطمئن‌ترین و انعطاف‌پذیرترین پروتکل برای اتوماسیون ساختمان‌های حرفه‌ای تثبیت کرده است.

این استاندارد، با ارائه راه‌حل‌های جامع که شامل بیش از ۱۵,۰۰۰ دستگاه تأیید شده است، تضمین می‌کند که تمامی نیازهای کنترلی (از HVAC تا امنیت) در یک اکوسیستم یکپارچه و قابل توسعه مدیریت شوند. اگرچه KNX ممکن است نیازمند هزینه اولیه بالاتر و تخصص بیشتری برای پیاده‌سازی از طریق نرم‌افزار ETS باشد، اما مزایای استراتژیک آن شامل صرفه‌جویی اقتصادی بلندمدت (تا ۶۰٪ در HVAC)، قابلیت اطمینان سیمی (با محدودیت‌های توپولوژی دقیق) و امنیت سایبری پیشرفته (KNX Secure با تأییدیه VDE)، KNX را به یک سرمایه‌گذاری ضروری و آینده‌نگر در زیرساخت‌های هوشمند تبدیل کرده است. در نتیجه، برای پروژه‌هایی که به دنبال حداکثر کیفیت، پایداری و بازده بلندمدت هستند، KNX کامل‌ترین و جامع‌ترین راهکار موجود در بازار جهانی و محلی است.
